エントランス入館セキュリティゲートで部外者の侵入を抑止

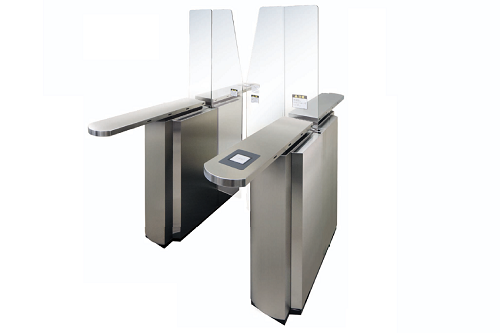

１．エントランス向けセキュリティゲートXTG-Sの概要

スライドドアが乗り越えやくぐり抜けを防止し、館内への部外者の侵入を抑止します。

セキュリティゲートXTG-Sは不正通行抑止効果の高いスライドドアを搭載したエントランス向け入館セキュリティゲートです。

また、各種ICカードリーダや生体認証装置を取り付ける事ができ、外部の入退室管理システムと連携して、入館権限や入管履歴を一元管理可能です。

高いセキュリティ性を保ちつつ、スマートなデザインがエントランス等の設置空間を演出し、進行方向ガイドがゲートのスムーズな通行をサポートします。

２．エントランス向けセキュリティゲートXTG-Sの特長

不正通行抑止効果の高いスライドドア機構
透明な部材で威圧感を抑えたスマートなデザイン

スライドドアがセキュリティゲートの乗り越えやくぐり抜けを防止し、館内への部外者の侵入を抑止します。

高いセキュリティ性を保ちつつ、スマートなデザインがエントランス等の設置空間を演出します。

通行認証時に進行方向にイルミネーションが点灯

認証成功時に進行方向を視覚的に表示して入館者の通行をガイドし、セキュリティゲートのスムーズな通行をサポートします。

各種認証装置、入退室管理システムと接続可能

セキュリティゲートには各種ICカードリーダや認証装置を取り付ける事ができ、通行権限を持つ入館者のみを通過させる事が可能です。

セキュリティゲートの通行権限設定や通行履歴等を、外部の入退室管理システムと連携して一元管理可能です。

３．機器設置および設置場所例

施設、建物、各フロアの入口等に多数の導入実績があります。

セキュリティゲートの運用例）

セキュリティゲートに設置されたカードリーダで本人認証してセキュリティゲートを通過すると、施設内の各エリアに入室可能となる。

４．製品仕様

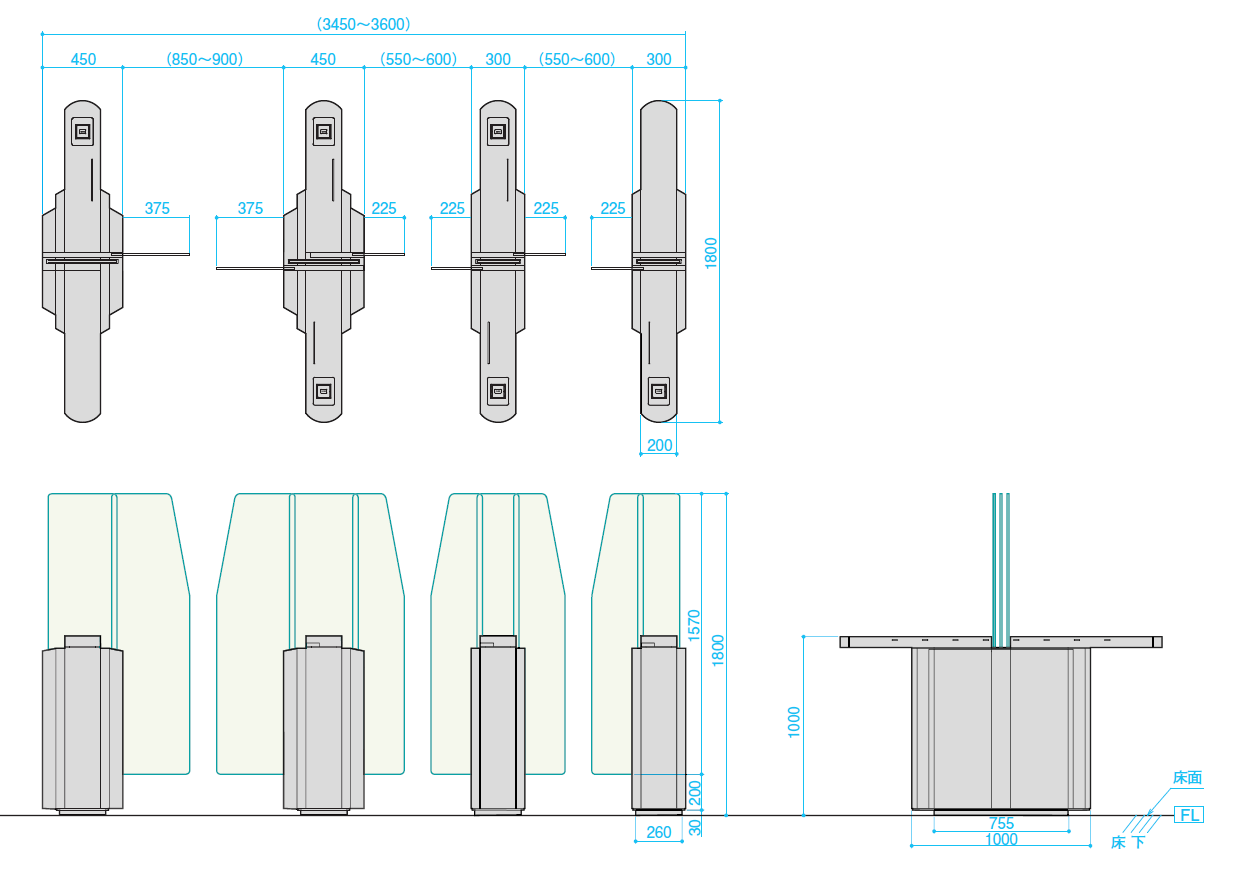

（1）セキュリティゲートの寸法

（2）セキュリティゲートの仕様

項　目　＼　筐体種類		Ｍ筐体（マスター）	Ｃ筐体（センター）	Ｓ筐体（スレーブ）
型　名		XTGS-1830M	XTGS-1830C	XTGS-1830S
通行仕様	処理能力	最大約５５人／分（連続認証通行の場合）【注意】但し、接続する上位の入退室管理システムのホスト環境・通行者の歩行速度・通行者の前後間隔に依存します
	検知内容	正常通過・不正通過(共連れ) ・無通過・逆進入
	通行方向	片方向通行・双方向通行
各種寸法	全　長	１８００ｍｍ
	筐体幅	３００ｍｍ
	全高	１２００ｍｍ・１８００ｍｍ（選択可）
	筐体高	１０００ｍｍ
	天板幅	２００ｍｍ
	通路幅 ※1	標準ﾀｲﾌﾟ：５５０～６００ｍｍ・幅広ﾀｲﾌﾟ（車椅子可）：８５０～９００ｍｍ（オプション）
	重　量	約２０５ｋｇ	約２３５ｋｇ	約２０５ｋｇ
電気仕様	電源電圧	ＡＣ１００Ｖ　±１０％　　５０／６０Ｈｚ
	消費電力	待機時約１２０ＶＡ・動作時約２３０ＶＡ　　（１通路あたり）
	接地規定	Ｄ種接地工事（接地抵抗１００Ω以下）　※第三種接地工事
	漏電流保護	機内に漏電、過負荷、短絡保護兼用ブレーカを実装
外部インターフェース		無電圧接点（入力８点・出力８点）
認証機器 ※2		ご希望の認証機器（ご支給品）が組込み可能です詳細はご相談ください。
ﾕｰｻﾞｰｽﾍﾟｰｽ		—
開閉部方式		ドア開き戸方式
非常時		火災警報の信号によりドアを開放非通電時のドアはロック状態（但し、手動レバーにて解除可）
使用環境		屋内・－１０℃～４０℃ ・３５％～９０％ＲＨ（結露なきこと）
設置形式		アンカーボルト固定・自立スロープ板（ｵﾌﾟｼｮﾝ）による据置き※３
オプション		・幅広通路拡張対応・自立スロープ板・係員遠隔操作リモコン（無線）・クリップ付カードホルダー回収機（別置）
※１　通路幅の変更はご相談ください。 ※２　組み込む認証機器の仕様をご連絡ください。（組込の可否と組込方法を確認いたします） ※３　自立スロープ板の踏板にはノンスリップマット(ｸﾞﾚｰ)が貼付けしてあります。 ●記載内容は改良のため予告なく変更することもございます、予めご了承ください。 ●詳細はお問合わせください。

エントランス向けセキュリティゲートXTG-S
